Shelly Wall Display

Administre sus dispositivos inteligentes desde un lugar centralizado con la pantalla de pared Shelly, ahora combinada con Shelly BLU H&T para un control climático preciso

Características principales

Relé integrado de 5 A para el control de electrodomésticos; Neutral requerido
Monitoreo del consumo de energía de todos los dispositivos en la habitación elegida
Puede funcionar como termostato de ambiente junto con Shelly BLU H&T- un sensor de temperatura y humedad Bluetooth para datos ambientales instantáneos
Pantalla a color
Fácil navegación y pantalla de inicio y brillo personalizables
Crea escenas y programaciones
La interfaz principal ahora se actualiza con el reproductor multimedia agregado
Integración con Sonos
Modo de protector de pantalla

Categoría: RELAYS

Descripción

Identificación del dispositivo

Nombre del dispositivo: Shelly Wall Display
Modelo del dispositivo: SAWD1

Descripción breve

Shelly Wall Display (el dispositivo) es un panel de control doméstico inteligente con una pantalla a color de 4" y funcionalidad de conmutación de circuito de carga.

Características principales

Pantalla a color de 4" sensible al tacto
Navegación sencilla y pantalla de inicio personalizable
Relé integrado para el control de aparatos
Sensores integrados de temperatura, humedad y luz
Monitoreo del consumo de energía de todos los dispositivos en una habitación en su cuenta de Shelly Smart Control

Aplicaciones principales

Residencial
MDU (Unidades de vivienda múltiple: apartamentos, condominios, hoteles, etc.)
Comercial ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)
Gobierno/municipal
Universidad/colegio

Integraciones

N/A

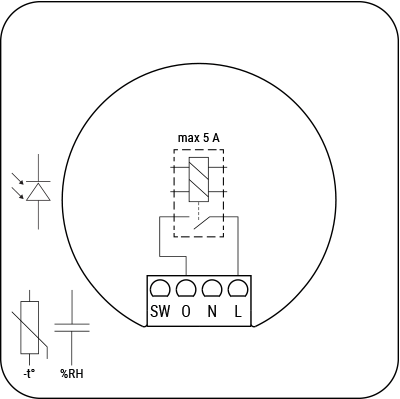

Esquemas internos simplificados

Interfaces eléctricas de dispositivos

Entradas

1 entrada de interruptor/botón en el terminal de tornillo
2 entradas de alimentación en terminales de tornillo: N y L

Salidas

1 salida de relé

Conectividad

Conexión Wi-Fi
Bluetooth

Funciones de seguridad

N/A

Tipos de carga admitidos

Resistivo (bombillas incandescentes, aparatos de calefacción)
Capacitivo (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
Inductivo con RC Snubber (controladores de luz LED, transformadores, ventiladores, refrigeradores, aires acondicionados, lavadoras, secadoras)

Interfaz de usuario

Pantalla a color de 4" sensible al tacto con diseño totalmente personalizable y siguientes indicaciones:

Características técnicas


Físico
Tamaño (HxWxD):	85x85x30 mm / 3.35x3.35x1.18 pulgadas
Peso:	180 g / 6.35 onzas
Par máximo de terminales de tornillo:	0,4 Nm / 4,43 lbin
Sección transversal del conductor:	0,5 a 2,5 mm² / 20 a 14 AWG (férulas sólidas, trenzadas y huecas)
Longitud pelada del conductor:	6 a 7 mm / 0,24 a 0,28 pulgadas
Montura:	Caja de pared
Material de la carcasa:	Plástico, aluminio, vidrio
Color de la carcasa:	Blanco o negro
Medioambiental
Temperatura ambiente de trabajo:	De -20 °C a 40 °C / de -5 °F a 105 °F
Humedad:	30 % a 70 % HR
Altitud máxima:	2000 m / 6562 pies
Eléctrico
Fuente de alimentación:	230 VCA, 50/60 Hz
Consumo de energía:	< 1 W
Clasificaciones de circuitos de salida
Tensión máxima de conmutación:	230 VCA
Corriente de conmutación máxima:	5 A
Sensores, medidores
Sensor de temperatura interno:	No
Sensor de temperatura ambiente	Sí
Sensor de humedad:	Sí
Sensor de luz:	Sí
Radio
Conexión Wi-Fi
Protocolo:	802.11 b/g/n
Banda de RF:	2401 - 2495 МHz
Potencia máxima de RF:	< 20 dBm
Gama:	Hasta 30 m / 100 pies en interiores y 50 m / 160 pies en exteriores (depende de las condiciones locales)
Bluetooth
Protocolo:	4.2
Banda de RF:	2400 - 2483,5 MHz
Potencia máxima de RF:	< 4 dBm
Gama:	Hasta 10 m / 33 pies en interiores y 30 m / 100 pies en exteriores (depende de las condiciones locales)
Unidad de microcontrolador
CPU:	MTK6580
CARNERO:	1 GB
Flash:	8 GB
Capacidades de firmware
Horarios:	20
Webhooks (acciones de URL):	20 con 2 URLs por gancho...
Scripting:	No
MQTT:	Sí

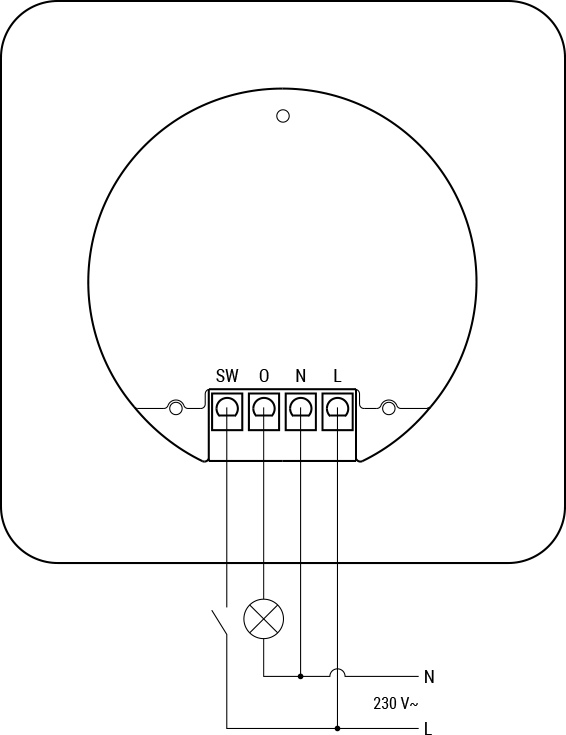

Diagramas de cableado básicos

Leyenda

Terminales		Cables
SW	Terminal de entrada del interruptor	N	Cable neutro
O	Terminal de salida	L	Cable vivo (110/230 VCA, 50/60 Hz)
N	Terminal neutro
L	Terminal Live (110/230 VCA, 50/60 Hz)
